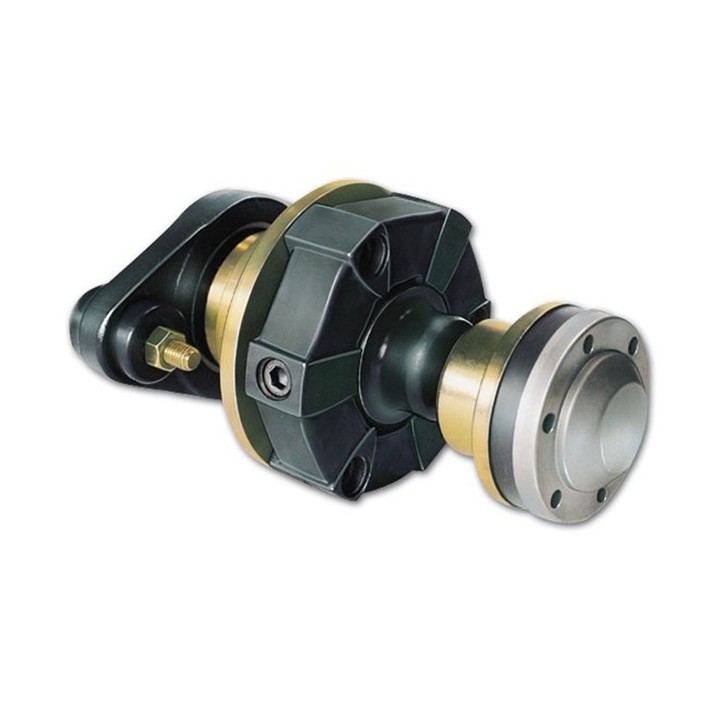

Centaflex type ACV

MPN: 94902

€ 115.000,00

Inclusief belasting

De Centaflex \ACV is de ideale combinatie van een flexibele koppeling en een homokinetische koppeling. De \ACV combineert de trilling- en geluiddempende eigenschappen van een flexibele koppeling met de bewegingsvrijheid en groot te overbruggen hoek van een homokinetische koppeling. Het flexibele koppelingelement mag een maximale hoek a maken (afhankelijk van type tot maximaal 3) en de homokineetkoppeling een hoek (afhankelijk van type tussen 1 en 8).

Artikel: 94902

Verzending in 1 - 3 werkdagen.

Productinformatie

Omschrijving

Let op: zoals iedere homokinetische koppeling, mag deze niet in lijn staan, maar moet er een minimale hoek gemaakt worden! De opbouw van het stuwdrukblok is identiek aan de \AGM.

Montage op de keerkoppeling Voor montage van de \ACV op de keerkoppeling wordt een adapter meegeleverd. Uitvoering en dikte is afhankelijk van de keerkoppeling. Het is dan ook van belang dat u het exacte type keerkoppeling opgeeft.

\Art. code	94902	94903	94904	94910	94920	94930
\Asdiameter	20 - 35 mm	20 - 35 mm	20 - 40 mm	20 - 40 mm	35 - 50 mm	35 - 50 mm
L	211 mm	243 mm	287 mm	304 mm	330 mm	370 mm
R	90 mm	97 mm	103 mm	110 mm	130 mm	150 mm
O	171,5 mm	203,5 mm	246 mm	263 mm	266,5 mm	306,5 mm
S	48,5 mm	48,5 mm	65 mm	65 mm	69,5 mm	69,5 mm
U	197 mm	197 mm	197 mm	197 mm	277 mm	277 mm
Stc	145 mm	145 mm	145 mm	145 mm	211 mm	211 mm
G	102 mm	102 mm	102 mm	102 mm	140 mm	140 mm
Toerental Max.	4000 rpm	4000 rpm	4000 rpm	3500 rpm	3000 rpm	2500 rpm
Stuwkracht max.	8 kN	8 kN	10 kN	10 kN	14 kN	14 kN
Licht gebruik	123 Nm	246 Nm	308 Nm	481 Nm	769 Nm	1077 Nm
